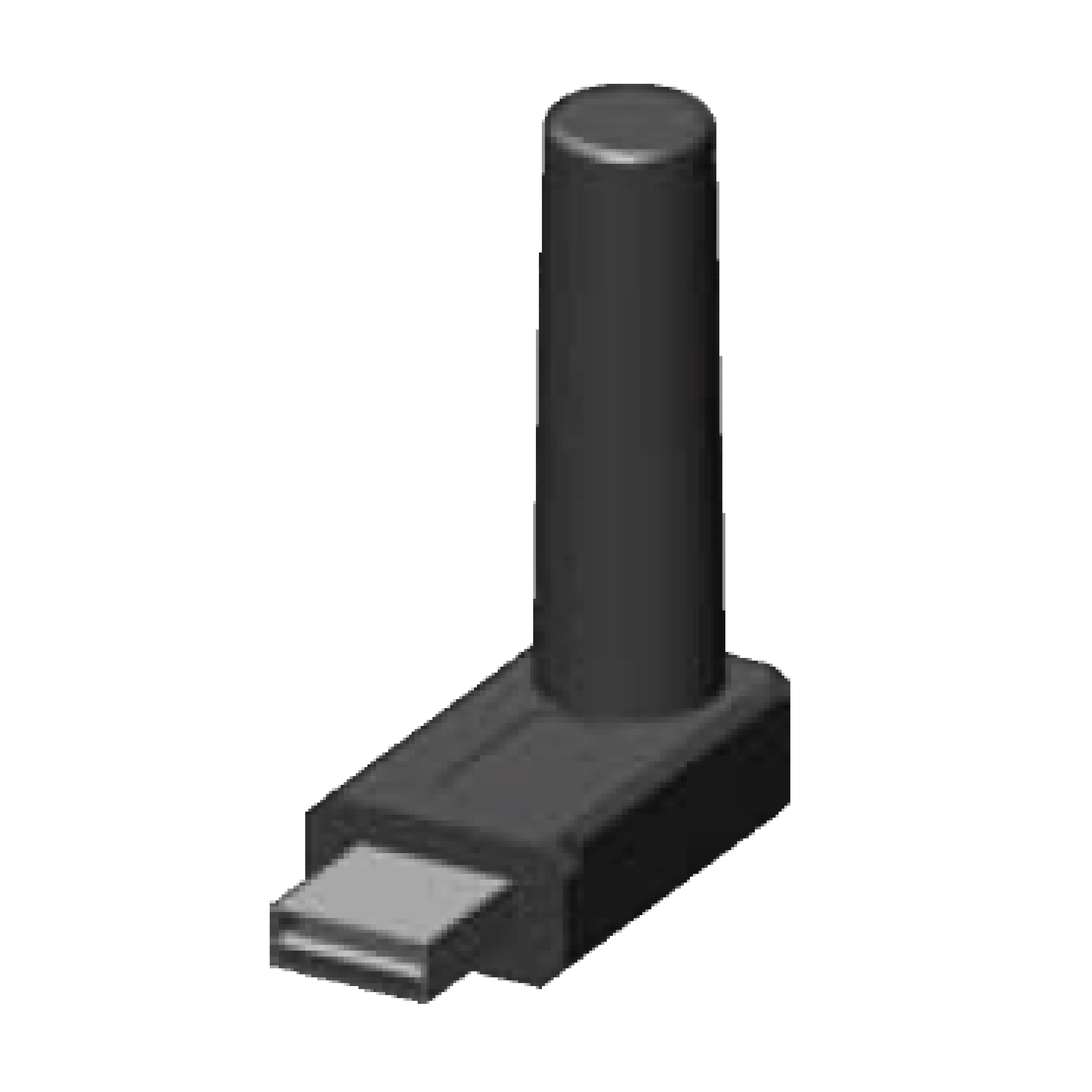

Das Empfangsmodul dient als PC-Funkstation für den drahtlosen Empfang von Messwerten mittels Echfunkmodulen. Der Anschluss der PC-Funkstation erfolgt über einen USB-Port. Das im Lieferumfang enthaltene Programm IBR_SimKey ist eine einfache Software für die ISM-Serie zur:
■ Programmierung der einzelnen Funkmodule (bis zu 500 Echtfunkmodule)
■ Anzeige von empfangenen Messwerten und Moduladressen im Testmodus
■ Datenübergabe an Windows-Programme (Simulation einer Tastatureingabe)
Merkmale
■ Einfache Handhabung
■ Volle Datensicherheit
■ Kostengünstig
■ Herstellerunabhängig
■ Übertragungsquittierung
■ Kompakte und robuste Bauform
■ Große Übertragungsreichweite
■ Hohe Batteriestandzeit
■ Rationelles Arbeiten
■ Toleranzrückmeldung
■ Individuell programmierbar
■ Live-Anzeige
Funktionsbeschreibung
PC-seitig erfolgt die drahtlose Kommunikation mit den Messgeräten über die PC-Funkstation, welche an einen USB-Port am PC angeschlossen wird und eine Kommunikation mit bis zu 500 verschiedenen Funkmodulen ermöglicht (Adressbreich 1...500). Die Unterscheidung der einzelnen Funkmodule erfolgt über Adressnummern, welche zusammen mit individuellen Funkmoduleinstellungen vom PC an das entsprechende Funkmodul gesendet und gespeichert werden können. Die dazu erforderliche Software IBR_SimKey ist im Lieferumfang der PC-Funkstation enthalten. Die Funkreichweite ist stark von der Umgebung abhängig und kann bis zu 300 m erreichen. Die Übertragung der Messwerte erfolgt über Betätigung der Datentaste am Messgerät bzw. am Funkmodul oder auch automatisch bei Messwertänderung. Die spezielle Datenkodierung bei doppelter Checksumme und die direkte Rückmeldung des Computers an das Funkmodul gewährleisten eine absolute Datensicherheit. Ein Übertragungsfehler z.B. durch eine Funkstörung, wird durch den Dialog zwischen PC und Funkmodul erkannt. Die Messwertübertragung wird dann innerhalb von 0,01...0,08 Sekunden automatisch bis zu 3 mal wiederholt. Der Benutzer erhält vom Funkmodul eine Quittierung für jede erfolgreiche Messwertübertragung durch eine blinkende grüne LED inklusive eines kurzen Piep-Tons. Konnte der PC den Messwert vom Funkmodul nicht fehlerfrei empfangen, blinkt am Funkmodul eine rote LED und zwei längere Piep-Töne melden dem Benutzer einen Fehler.
Technische Daten
Artikel:
PC-Funkstation
Schnittstelle:
USB
Kompatibel mit:
Microsoft Windows 2000 bis Windows 10
Gehäuse:
Kunststoff
Baumaße (B x H x T):
20,3 x 52,5 x 45,5 mm
Batterietyp:
Energieversorgung erfolgt durch USB-Schnittstelle
Übertragungsfrequenz:
433,926 MHz
Frequenzhub:
± 13 kHz / ± 115,2 kHz
Modulationsart:
FSK
Ausgangsleistung @ 50Ω:
+ 6 dBm
Empfindlichkeit @ 50Ω:
- 100 dBm
Übertragungsgeschwindigkeit:
9600 Baud, 230400 Baud
Arbeitstemperaturbereich:
0...50 °C
Lagertemperaturbereich:
-30...+60 °C
Schutzart:
IP50 (CEI / IEC 529)
CE Konformität:
EN 300 220
Lieferumfang:
■ PC - Funkstation
■ Antenne
■ Halterung für CD43 / CD70
■ Betriebshandbuch und CD-ROM (IBR_SimKey) mit USB-Treiber
