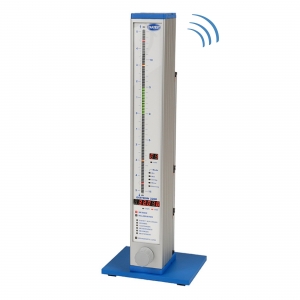

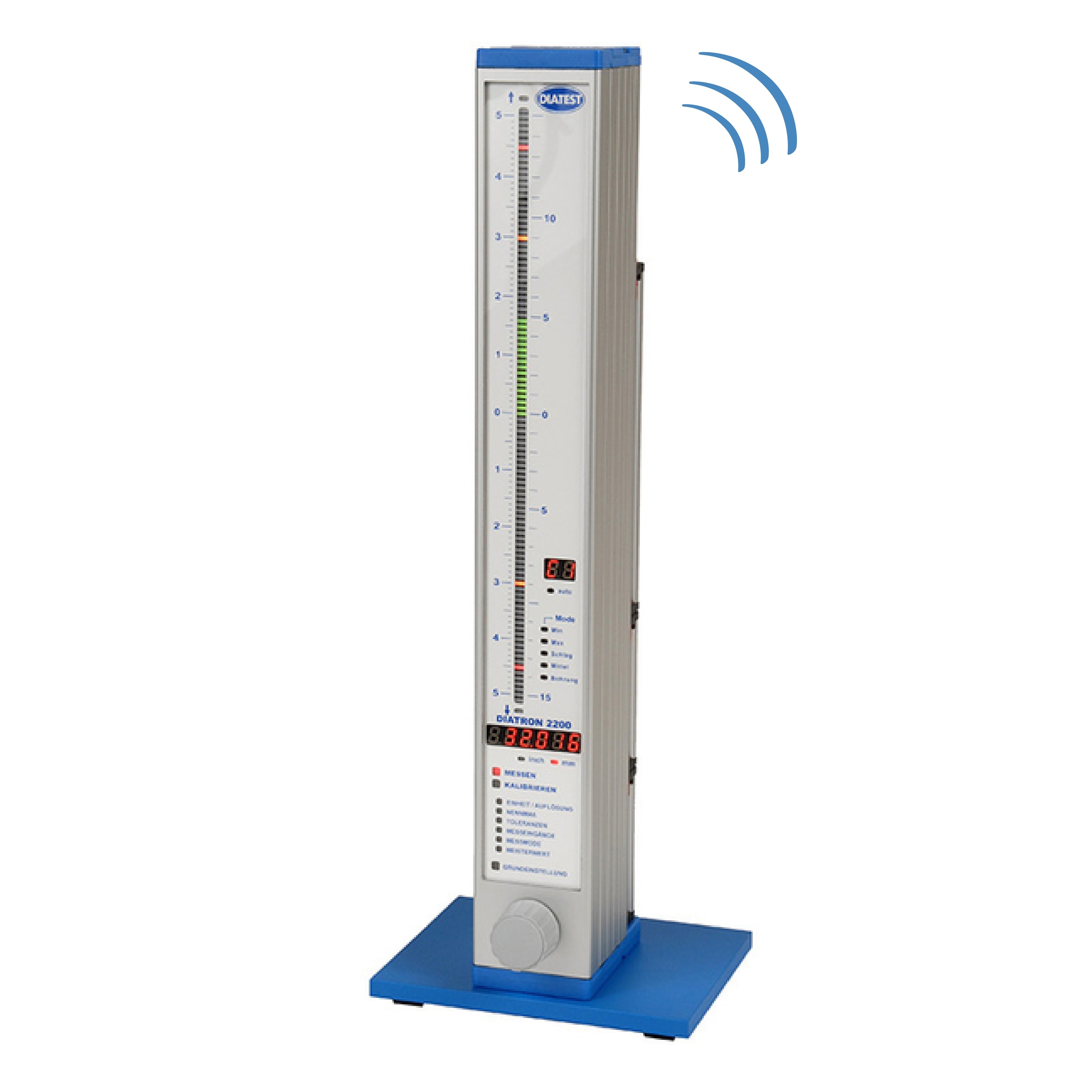

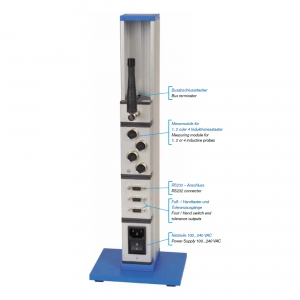

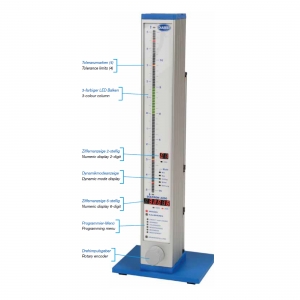

Die Mess-Säule DIATRON2200 ist eine hochgenaue Mess-Säule, welche über eine große einfach ablesbare Balkenanzeige verfügt. Die 3-farbige Balkenanzeige (rot, grün, gelb) hat eine automatische Farbumschaltung in Abhängigkeit der eingestellten Toleranzgrenzen. Es können maximal bis zu 4 Toleranzgrenzen programmiert werden, welche als farbige Marken in der Balkenanzeige eingeblendet werden. Die Mess-Säule verfügt wie alle Geräte der DIATRON-Serie über 0,1 µm-Auflösung. Das DIATRON2200 hat eine Automatikfunktion, die eine automatische Umschaltung zwischen den verwendeten Mess-Stellen gewährleistet. Die Anzeige informiert den Werker über den aktuell verwendeten Messeingang (Messgerät). Die Programmierung erfolgt über den Dreh-Druckschalter auf der Frontseite oder über eine Software. Je nach Ausstattung können 1, 2, 4 oder 8 induktive Messtaster (HBT) oder ein Funkmodul angeschlossen werden (Anschlussmöglichkeiten für andere Messsysteme auf Anfrage). Die Prozessintegration in das DIAWIRELESS Echtfunk-Netzwerk nach Industriestandard ist optional möglich. In Gebäuden können bis zu 40 m Distanz via Echtunk überwunden werden. Der Echtfunk verfügt über eine sehr hohe Datensicherheit bei Übertragung und Empfang im Vergleich zu anderen Übertragungsarten. Mehrere DIATRON2200-Mess-Säulen können auch über ein optional erhältliches Kabel miteinander verbunden werden.
Technische Daten
Artikel:
DIATEST Mess-Säule DIATRON2200
Auflösung:
0,1 µm / 1,0 µm
Messwertanzeige:
Balkenanzeige:
■ Skala mit 103 + 2 LEDs für Bereichsüberschreitung, 3-farbig, ■ mit automatischer Farbumschaltung und einblendbaren Toleranzmarken ■ Anzeigebereiche:
- ± 5,0000 mm / ± 0,50000 Inch
- ± 1,5000 mm / ± 0,15000 Inch
- ± 0,5000 mm / ± 0,05000 Inch
- ± 0,1500 mm / ± 0,01500 Inch
- ± 0,0500 mm / ± 0,00500 Inch
- ± 0,0150 mm / ± 0,00150 Inch
- ± 0,0050 mm / ± 0,00050 Inch Digitale Ziffernanzeige:
■ 6-stellige LED-Anzeige zur Messwertablesung (7,62 mm / rot)
■ 2-stellige LED-Anzeige zur Messstellenablesung 1-8 (7,62 mm / rot) ■ Anzeigebereiche:
- Relativ-Messungen:
- ± 9,9999 mm / ± 99,999 mm,
- ± 0,99999 Inch / ± 9,9999 Inch
- Absolut-Messungen:
- 0 - 99,9999 mm bzw. 0 - 999,999 mm
- 0 - 9,99999 Inch bzw. 0 - 99,9999 Inch
- Selektionsgruppen: 1 - 30
Programmierung:
am Gerät
Messbereich:
± 3,0 mm (bei Auflösung 0,1 µm)
± 30,0 mm (bei Auflösung 1,0 µm)
