Der IBR-Messbus [IMBus] ist eine innovative Serie von Mess- und Interfacemodulen mit großer Flexibilität, entwickelt für die Ansprüche des industriellen Einsatzes.
Das speziell entwickelte Modulgehäuse ist äußerst robust und kann ohne Werkzeuge einfach montiert werden. Die Module können als Tischgeräte aufgestellt oder auf Montageschienen aufgesteckt werden.
Die Elektronik erfüllt alle Praxis-Anforderungen bezüglich Flexibilität, Geschwindigkeit und Auflösung bei höchster Messgenauigkeit.
Die Adressvergabe am IMBus erfolgt automatisch (Plug & Play). Der modulare Aufbau von 1 bis 512 Anschlüsse und die Möglichkeit, die Module über Kabel mit bis zu 1200 m Länge zu verbinden, erlauben den universellen Einsatz des IMBus. Eine vollständige Palette an Software, für einfache Anwendungen bis hin zu komplexen Messaufgaben mit Programmabläufen und Steuerungsaufgaben, vervollständigt die innovative IMBus Serie zu einem universellen Werkzeug für die Messdatenerfassung, Auswertung und Anzeige.
Messmodule zum Anschluss von inkrementalen Messsystemen (1 Vss, 11 μAss, TTL).
Anschluss von 1 Vss Signalen an IMB-dm Module, 11 μAss Signale über Adapter. TTL-Signale anschließbar an IMB-tc Module.
Referenzmarken- und Fehlersignalauswertung. Steckerbelegung entsprechend Heidenhain Standard. Bus synchronisiert für dynamische Messungen mit Messstellenverknüpfungen.
Technische Daten
Artikel:

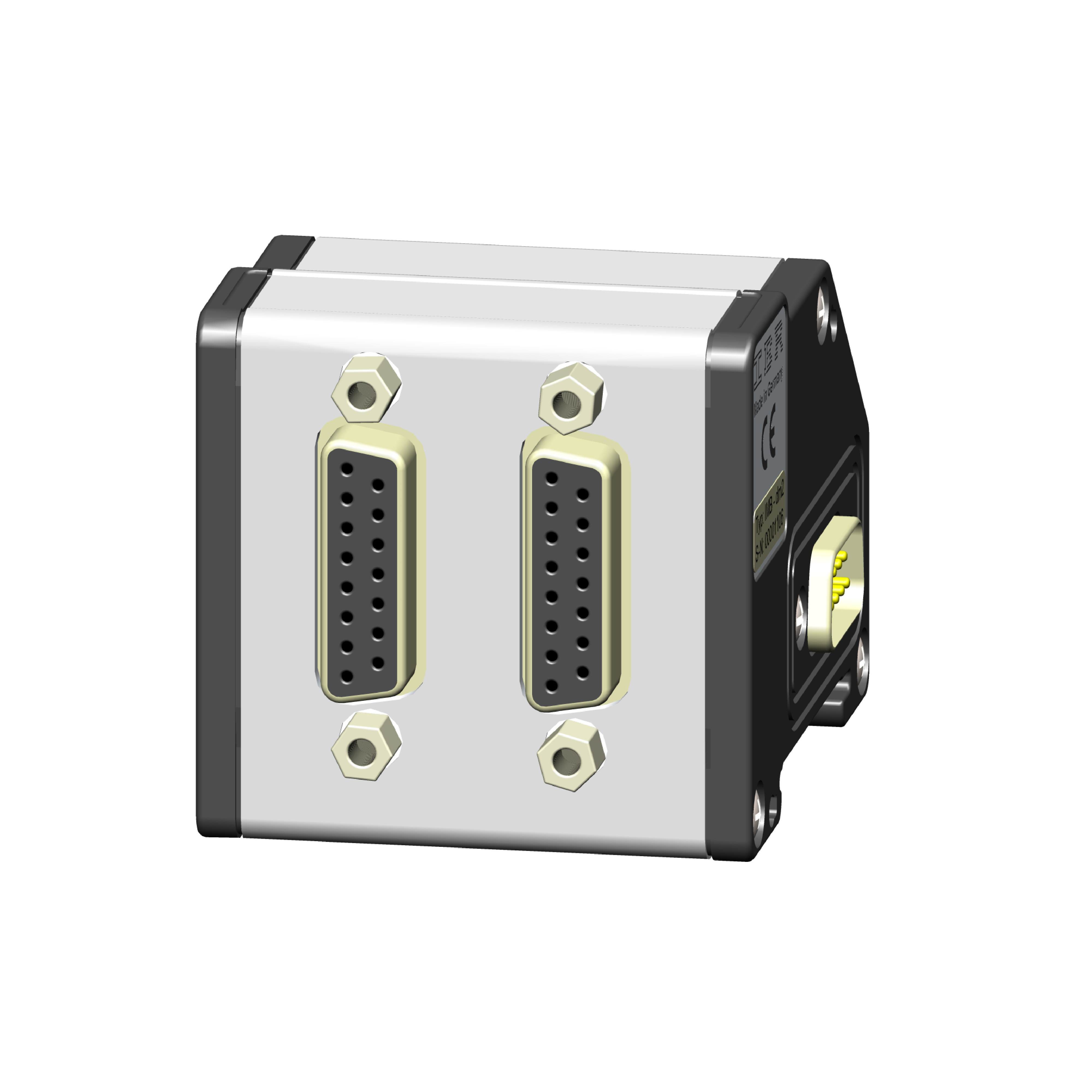

Messmodul zum Anschluss von 2 inkrementalen Messsystem ( TTL ) - IMB-tc2
Schnittstelle:
IMBus
Messsysteme:
1 Vss Signale an IMB-dm Module
11 μAss Signale über Adapter
TTL-Signale anschließbar an IMB-tc Module
Zählerbreite:
24 Bit / 32 Bit (verzählsicheres Nachlaufverfahren)
