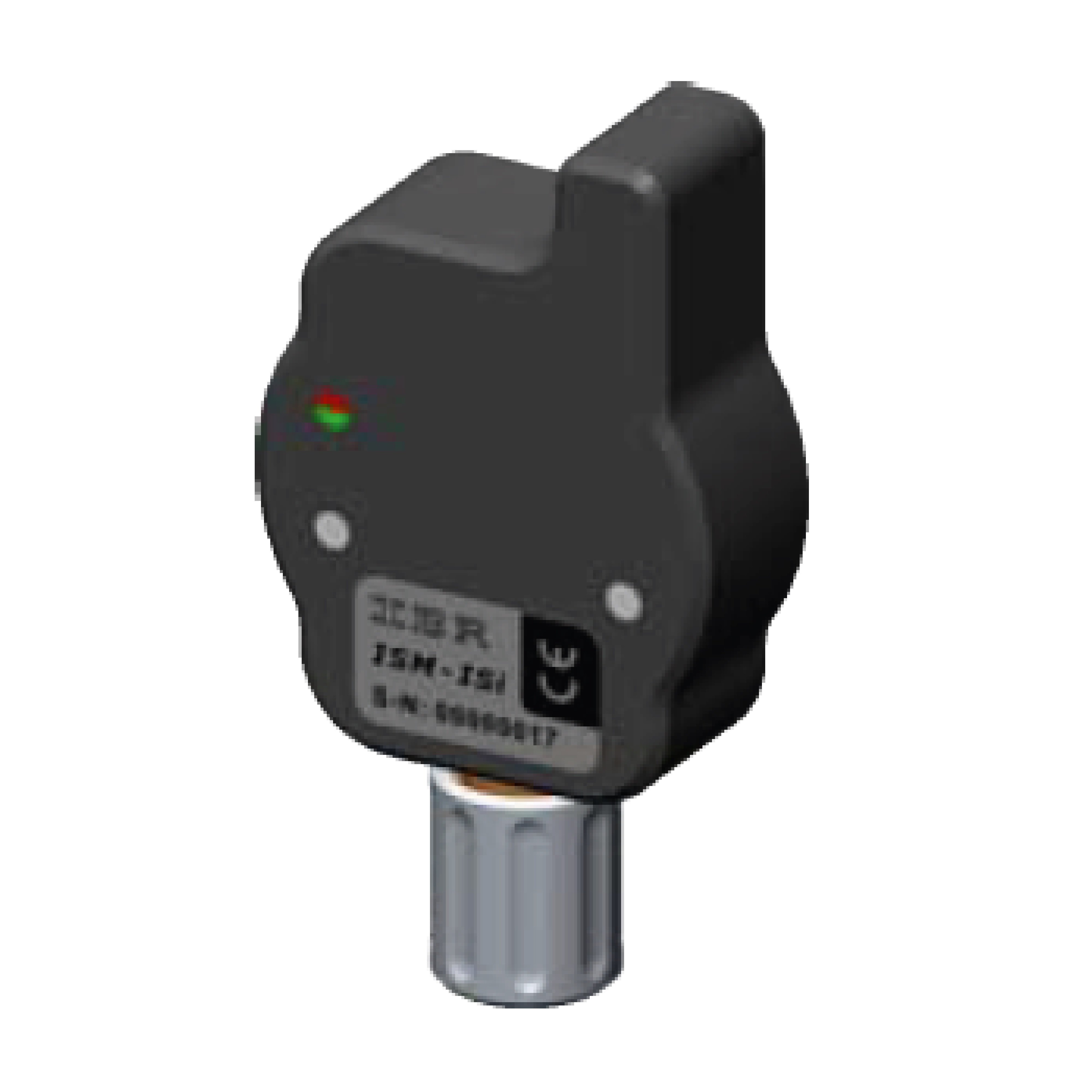

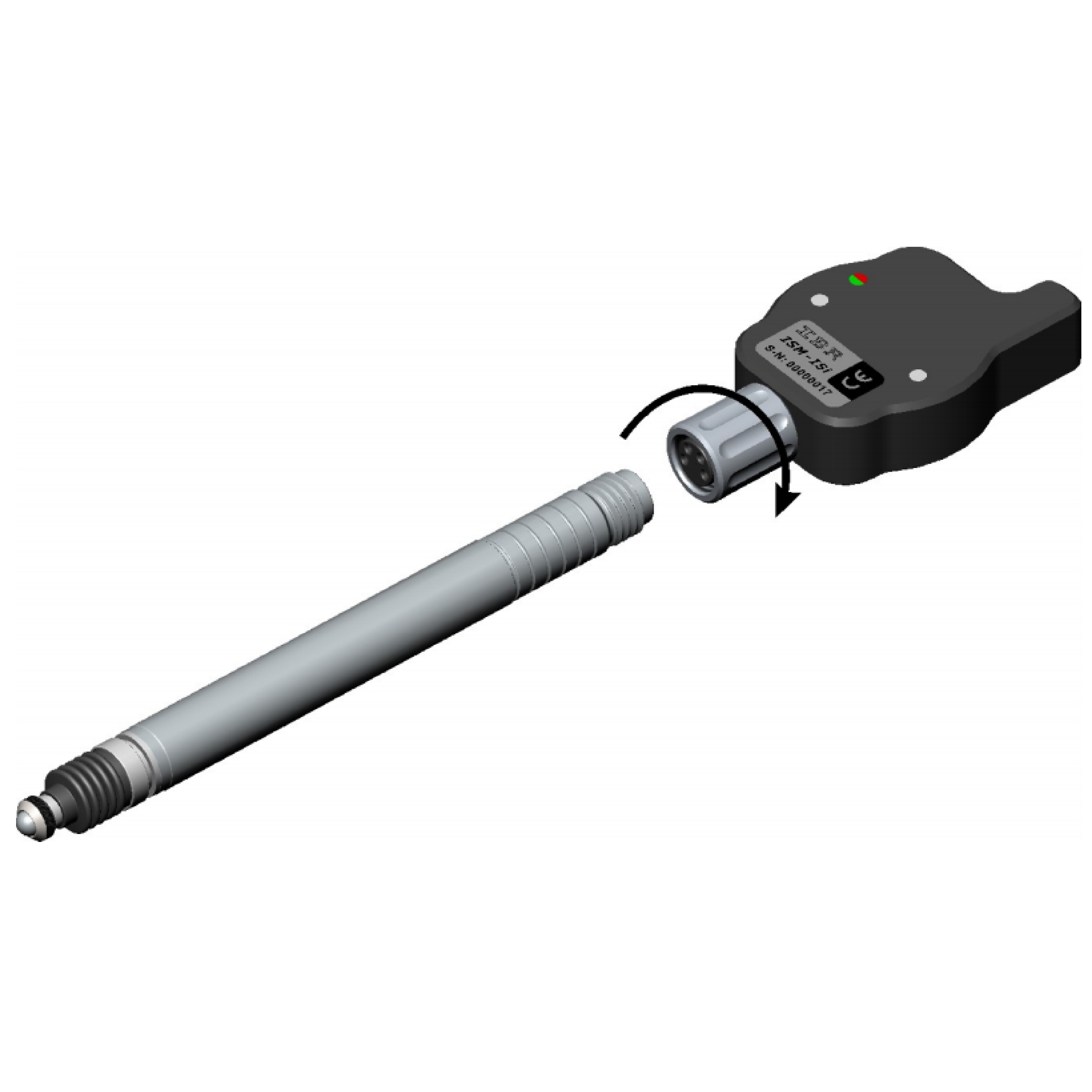

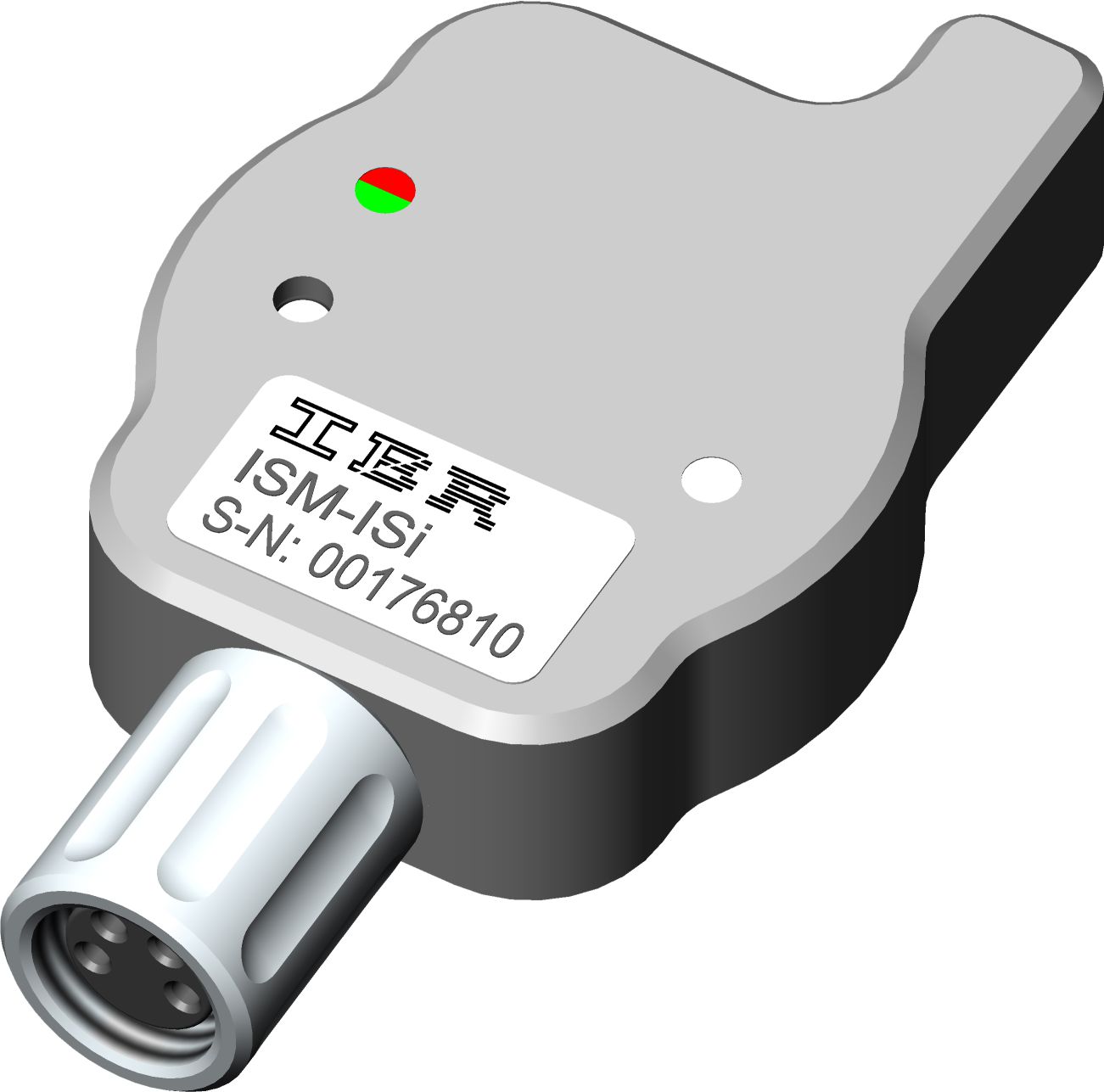

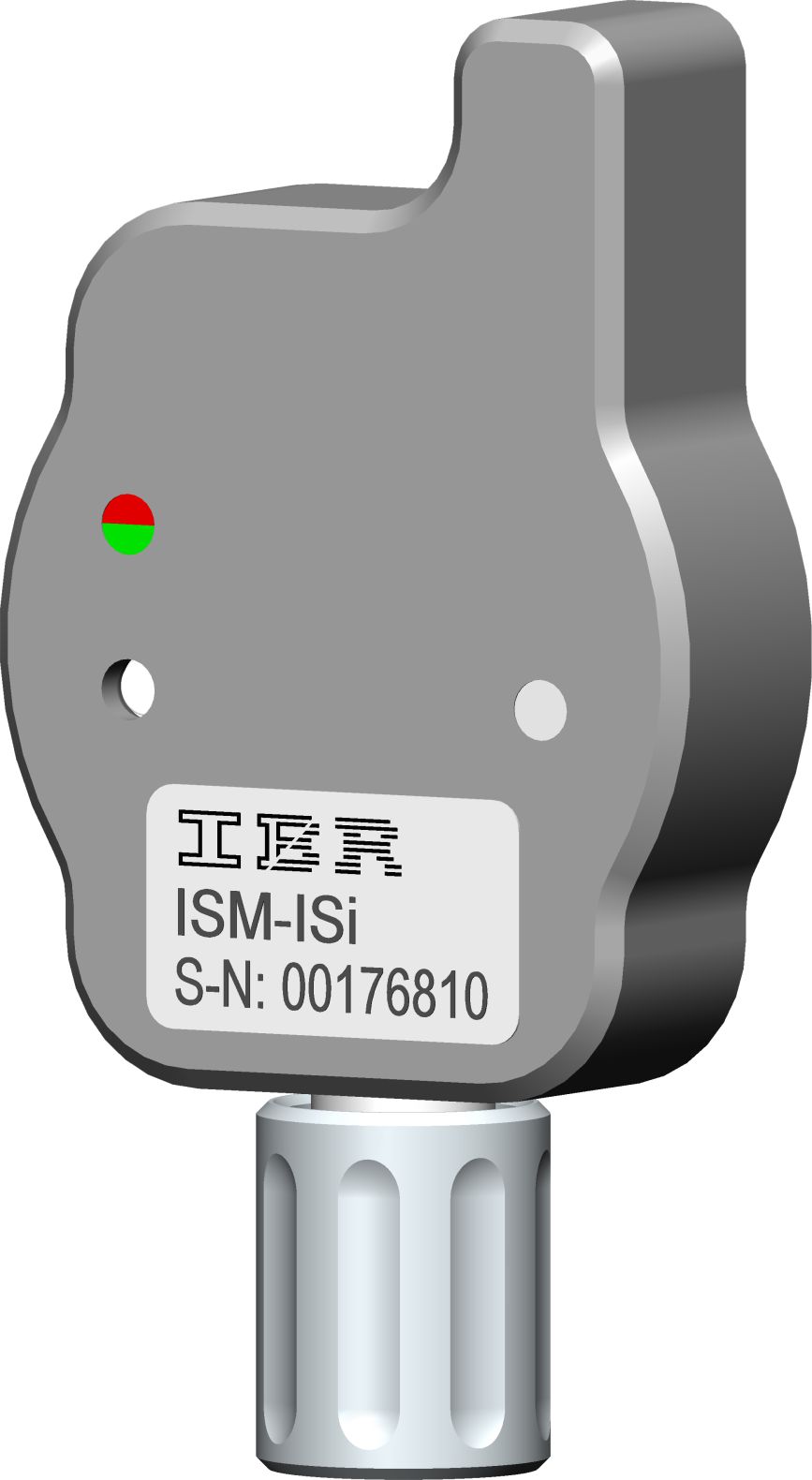

Die ISM-Echtfunkmodul-Serie dient zur drahtlosen Messwertübertragung von Messgeräten und Messtastern an einen PC. Die Miniatur-Funkmodule sind ein Technologieschritt in der Interface-Technik und lösen Messgeräteanschlusskabel und Interface-Technik ab. Das Funkmodul ISM-ISi wird auf einen IMS-Messtaster aufgesteckt und kann so nach eigenen Wünschen verbaut werden.
Merkmale
| ■ Einfache Handhabung | ■ Volle Datensicherheit | ■ Kostengünstig |
| ■ Herstellerunabhängig | ■ Übertragungsquittierung | ■ Kompakte und robuste Bauform |
| ■ Große Übertragungsreichweite | ■ Hohe Batteriestandzeit | ■ Rationelles Arbeiten |
| ■ Toleranzrückmeldung | ■ Individuell programmierbar | ■ Live-Anzeige |
Funktionsbeschreibung
PC-seitig erfolgt die drahtlose Kommunikation mit den Messgeräten über die PC-Funkstation ISM-usb, welche an einen USB-Port am PC angeschlossen wird und eine Kommunikation mit bis zu 500 verschiedenen Funkmodulen ermöglicht (Adressbreich 1...500). Die Unterscheidung der einzelnen Funkmodule erfolgt über Adressnummern, welche zusammen mit individuellen Funkmoduleinstellungen vom PC an das entsprechende Funkmodul gesendet und gespeichert werden können. Die dazu erforderliche Software IBR_SimKey ist im Lieferumfang der PC-Funkstation ISM-usb enthalten. Die Funkreichweite ist stark von der Umgebung abhängig und kann bis zu 300 m erreichen.
Es gibt beim Funkmodul ISM-ISi zwei unterschiedliche Modes der Messwertübertragung:
| Mode 1: | Mode 2: |
| ■ Messwertausgabe bei Betätigung der Datentaste | ■ Messwertausgabe bei Messwertänderung |
| ■ LEDs sind konstant aus | ■ Grüne LED blitzt kurz alle 5 Sek. zur Anzeige des Modes auf |
| ■ dient zur Programmierung der Funkmodule | ■ dieser Mode dient dem Fertigungsbetrieb |
| ■ bei kurzer Betätigung der Datentaste wird ein Messwert gesendet | ■ der Summer hat keine Funktion |
| ■ LEDs zeigen an, ob der Wert vom PC empfangen wurde | |
| Anmerkung : Ein grünes Blinklicht und ein Piepton quittieren eine erfolgreiche Messdatenübertragung. Wenn die PC-Funkstation noch nicht angeschlossen ist, bzw. die Software noch nicht gestartet wurde, meldet das Funkmodul mit einem roten Blinklicht und 2 langen Tönen einen Fehler bei der Messwertübertragung. | Anmerkung: Zum Umschalten des Modes muss die Datentaste für > 2 Sek. gedrückt gehalten werden. Die Umschaltung wird durch die grüne LED bestätigt. Diese leuchtet, bis die Taste wieder losgelassen wird. |
Technische Daten
| Artikel: | Echtfunkmodul ISM-ISi | |
| Schnittstelle: | ISi-Bus | |
| Kompatibel mit: | IBR (siehe Zubehör) | |
| Gehäuse: | Kunststoff | |

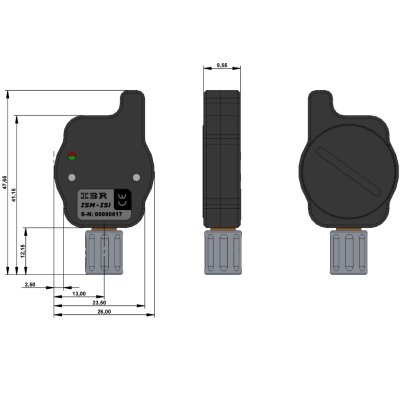

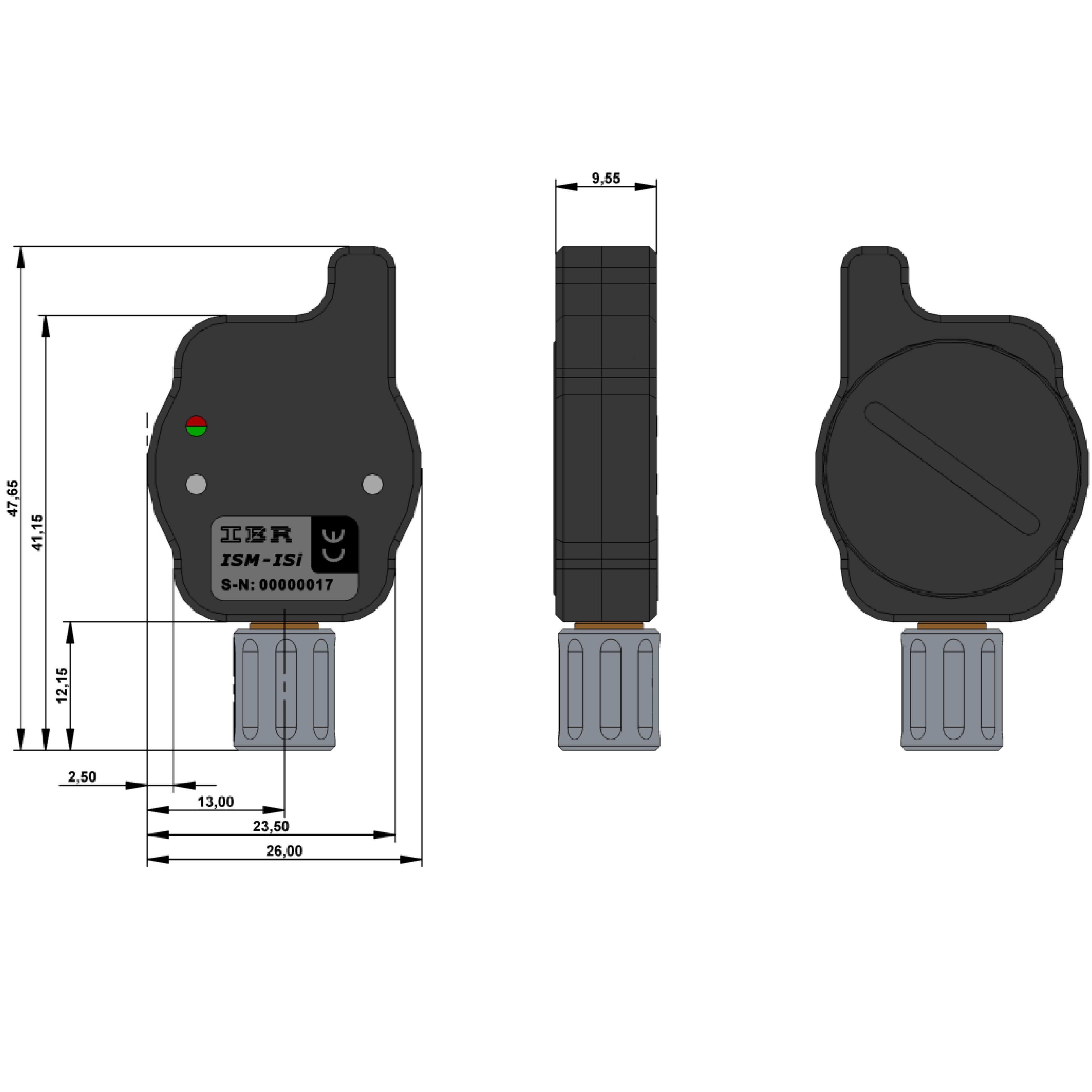

| Baumaße (B x H x T): | 26 x 47,65 x 9,55 mm | |

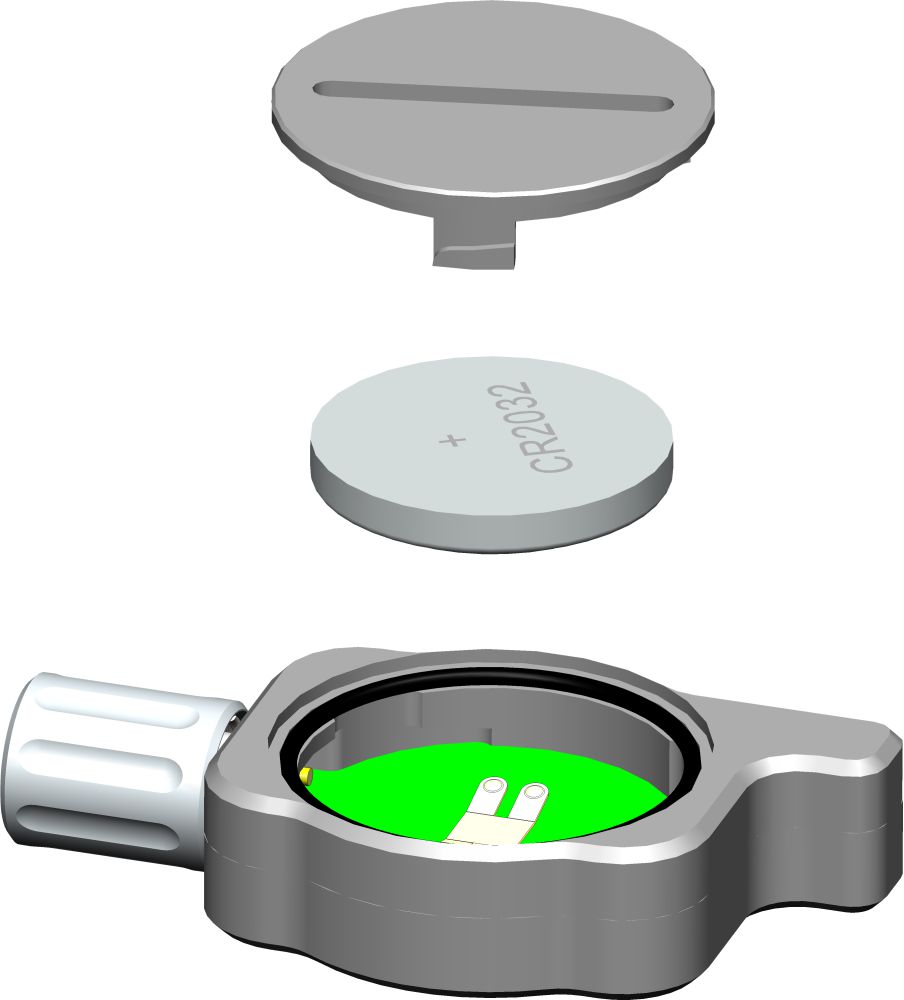

| Batterietyp: | CR2032 | |
| Batteriestandzeit: | ca. 1.000.000 Messwertübertragungen | |
| Übertragungsfrequenz: | 433,926 MHz | |
| Frequenzhub: | ± 15 KHz | |
| Modulationsart: | FSK | |
| Ausgangsleistung @ 400Ω: | + 10 dBm | |
| Empfindlichkeit @ 400Ω: | - 105 dBm | |
| Übertragungsgeschwindigkeit: | 9600 Baud, 230400 Baud | |
| Arbeitstemperaturbereich: | 0...50 °C | |
| Lagertemperaturbereich: | -30...+60 °C | |
| CE-Konformität: | Harmonisierte Norm EN 300 220 |
 |
