Die ISM-Echtfunkmodul-Serie dient zur drahtlosen Messwertübertragung von Messgeräten und Messtastern an einen PC. Die Miniatur-Funkmodule sind ein Technologieschritt in der Interface-Technik und lösen Messgeräteanschlusskabel und Interface-Technik ab.
Merkmale
| ■ Einfache Handhabung | ■ Volle Datensicherheit | ■ Kostengünstig |
| ■ Herstellerunabhängig | ■ Übertragungsquittierung | ■ Kompakte und robuste Bauform |
| ■ Große Übertragungsreichweite | ■ Hohe Batteriestandzeit | ■ Rationelles Arbeiten |
| ■ Toleranzrückmeldung | ■ Individuell programmierbar | ■ Live-Anzeige |
Funktionsbeschreibung
PC-seitig erfolgt die drahtlose Kommunikation mit den Messgeräten über die PC-Funkstation ISM-usb, welche an einen USB-Port am PC angeschlossen wird und eine Kommunikation mit bis zu 500 verschiedenen Funkmodulen ermöglicht (Adressbreich 1...500). Die Unterscheidung der einzelnen Funkmodule erfolgt über Adressnummern, welche zusammen mit individuellen Funkmoduleinstellungen vom PC an das entsprechende Funkmodul gesendet und gespeichert werden können. Die dazu erforderliche Software IBR_SimKey ist im Lieferumfang der PC-Funkstation ISM-usb enthalten. Die Funkreichweite ist stark von der Umgebung abhängig und kann bis zu 300 m erreichen. Die Übertragung der Messwerte erfolgt über Betätigung der Datentaste am Messgerät bzw. am Funkmodul oder auch automatisch bei Messwertänderung. Die spezielle Datenkodierung bei doppelter Checksumme und die direkte Rückmeldung des Computers an das Funkmodul gewährleisten eine absolute Datensicherheit. Ein Übertragungsfehler z.B. durch eine Funkstörung, wird durch den Dialog zwischen PC und Funkmodul erkannt. Die Messwertübertragung wird dann innerhalb von 0,01...0,08 Sekunden automatisch bis zu 3 mal wiederholt. Der Benutzer erhält vom Funkmodul eine Quittierung für jede erfolgreiche Messwertübertragung durch eine blinkende grüne LED inklusive eines kurzen Piep-Tons. Konnte der PC den Messwert vom Funkmodul nicht fehlerfrei empfangen, blinkt am Funkmodul eine rote LED und zwei längere Piep-Töne melden dem Benutzer einen Fehler.
Technische Daten

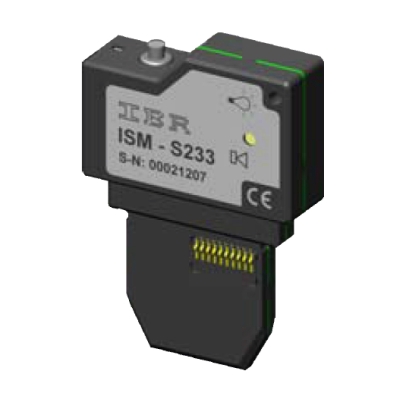

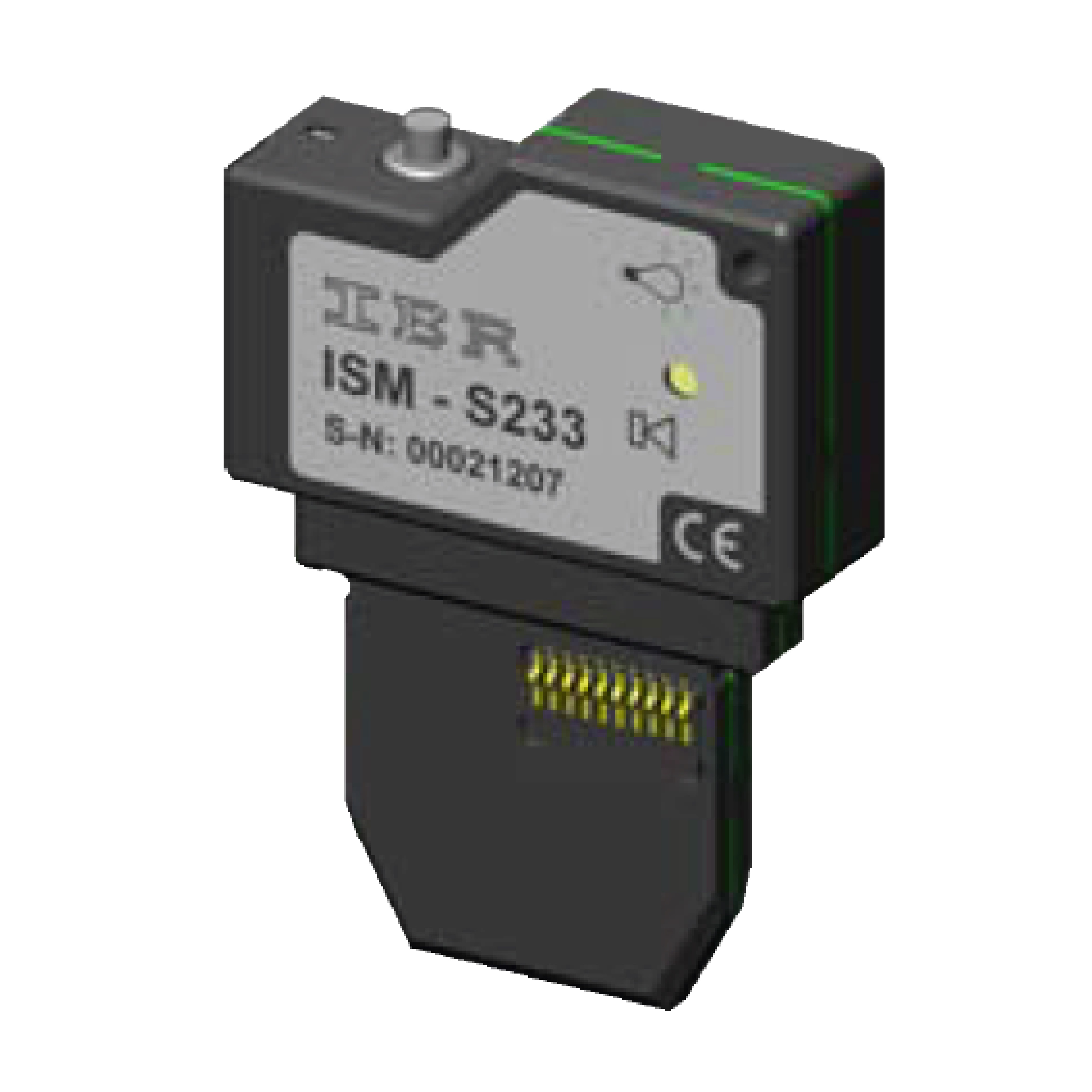

| Artikel: | Echtfunkmodul ISM-s233 | |
| Schnittstelle: | Power-RS232 | |
| Kompatibel mit: | SYLVAC | |
| Gehäuse: | Kunststoff | |

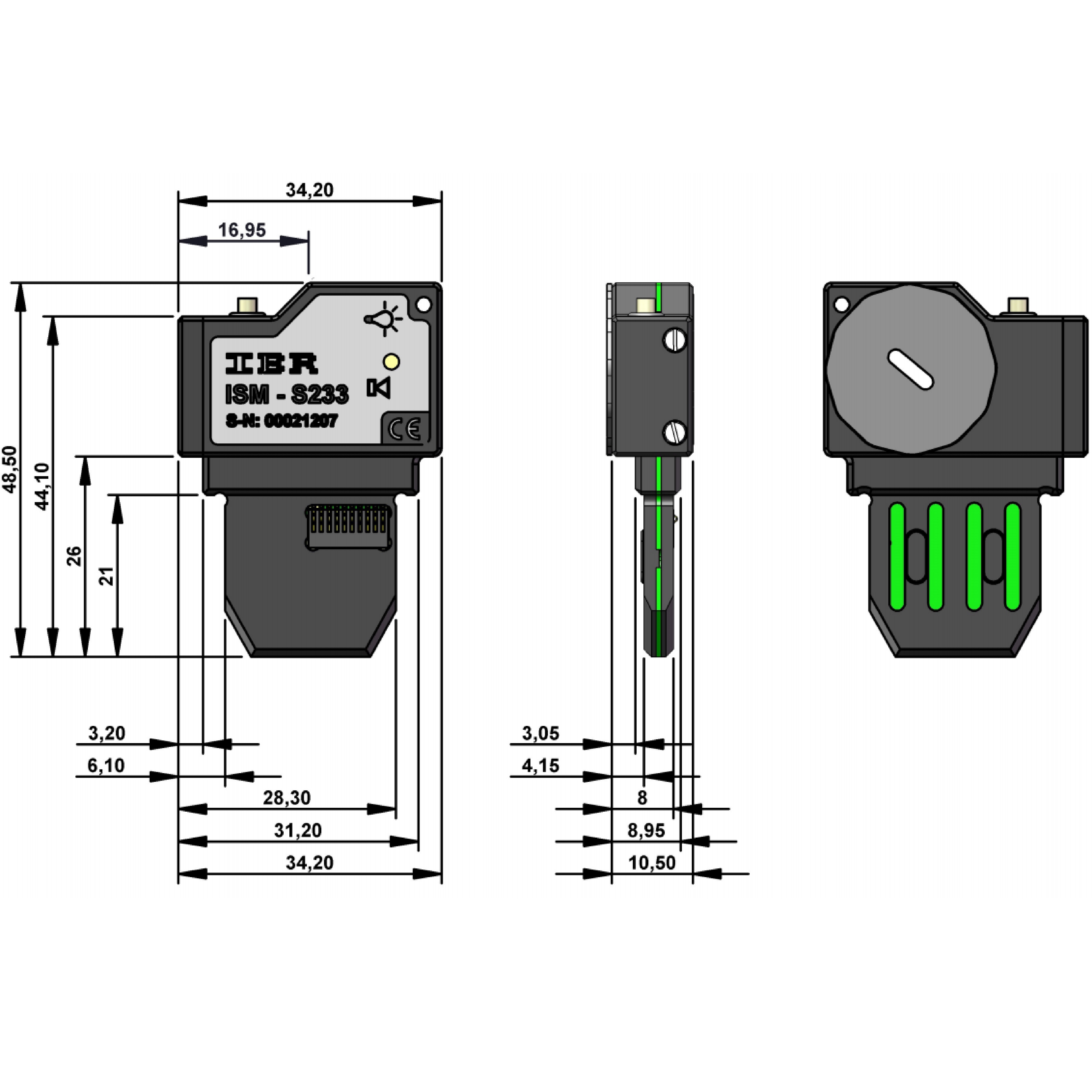

| Baumaße (B x H x T): | 34,2 x 48,5 x 10,5 mm | |
| Batterietyp: | CR 2032 | |
| Batteriestandzeit: | bis zu 700.000 Messwertübertragungen | |
| Übertragungsfrequenz: | 433,926 MHz | |
| Frequenzhub: | ± 15 KHz | |
| Modulationsart: | FSK | |
| Ausgangsleistung @ 400Ω: | + 10 dBm | |
| Empfindlichkeit @ 400Ω: | - 105 dBm | |
| Übertragungsgeschwindigkeit: | 9600 Baud, 230400 Baud | |
| Arbeitstemperaturbereich: | 0...50 °C | |
| Lagertemperaturbereich: | -30...+60 °C | |
| CE Konformität: | Harmonisierte Norm EN 300 220 |
 |
