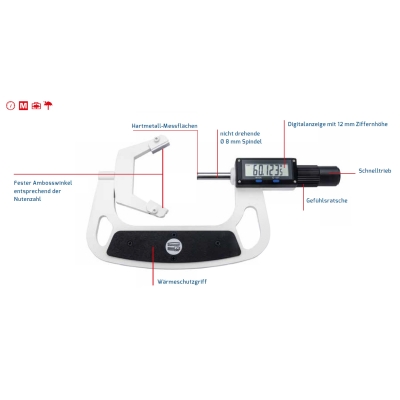

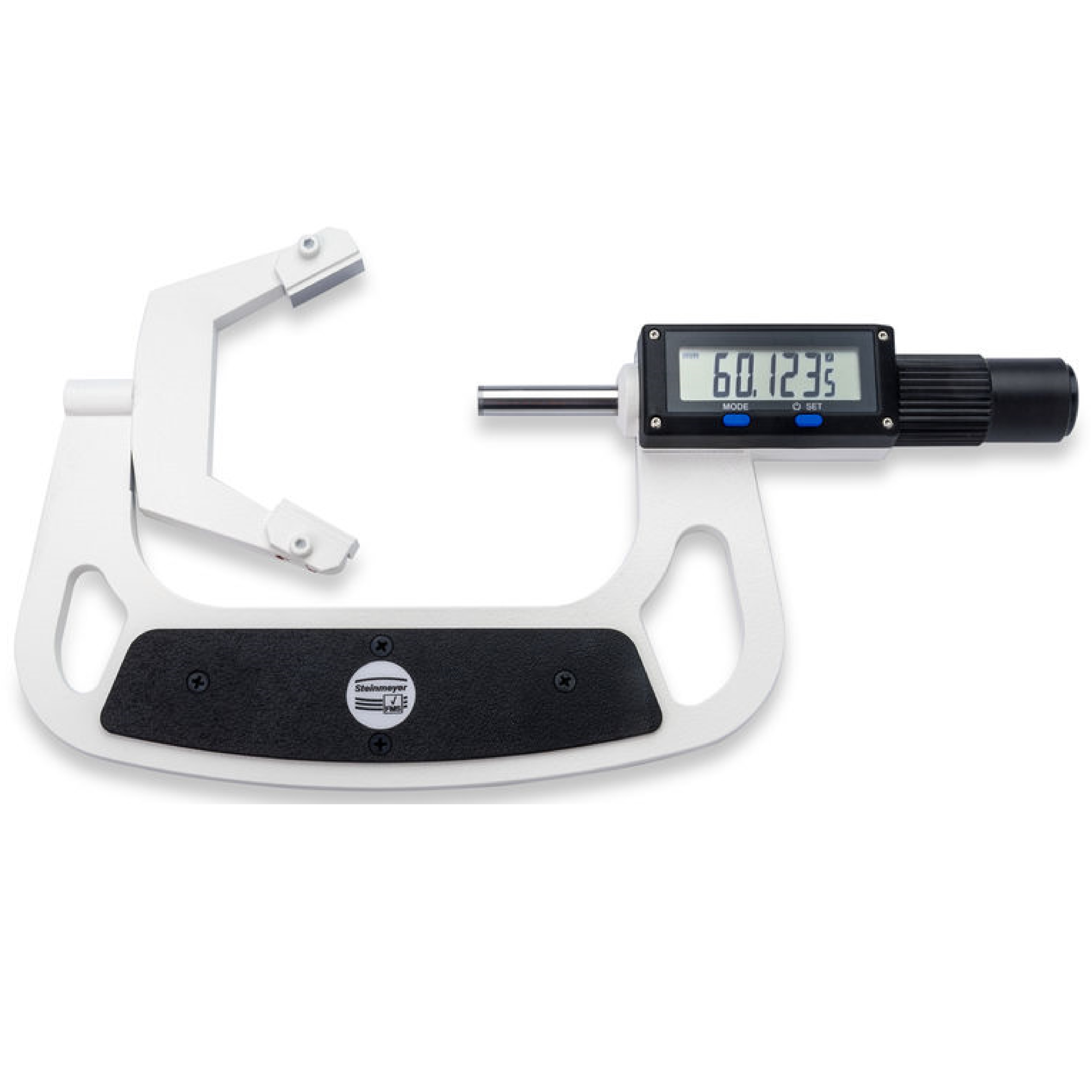

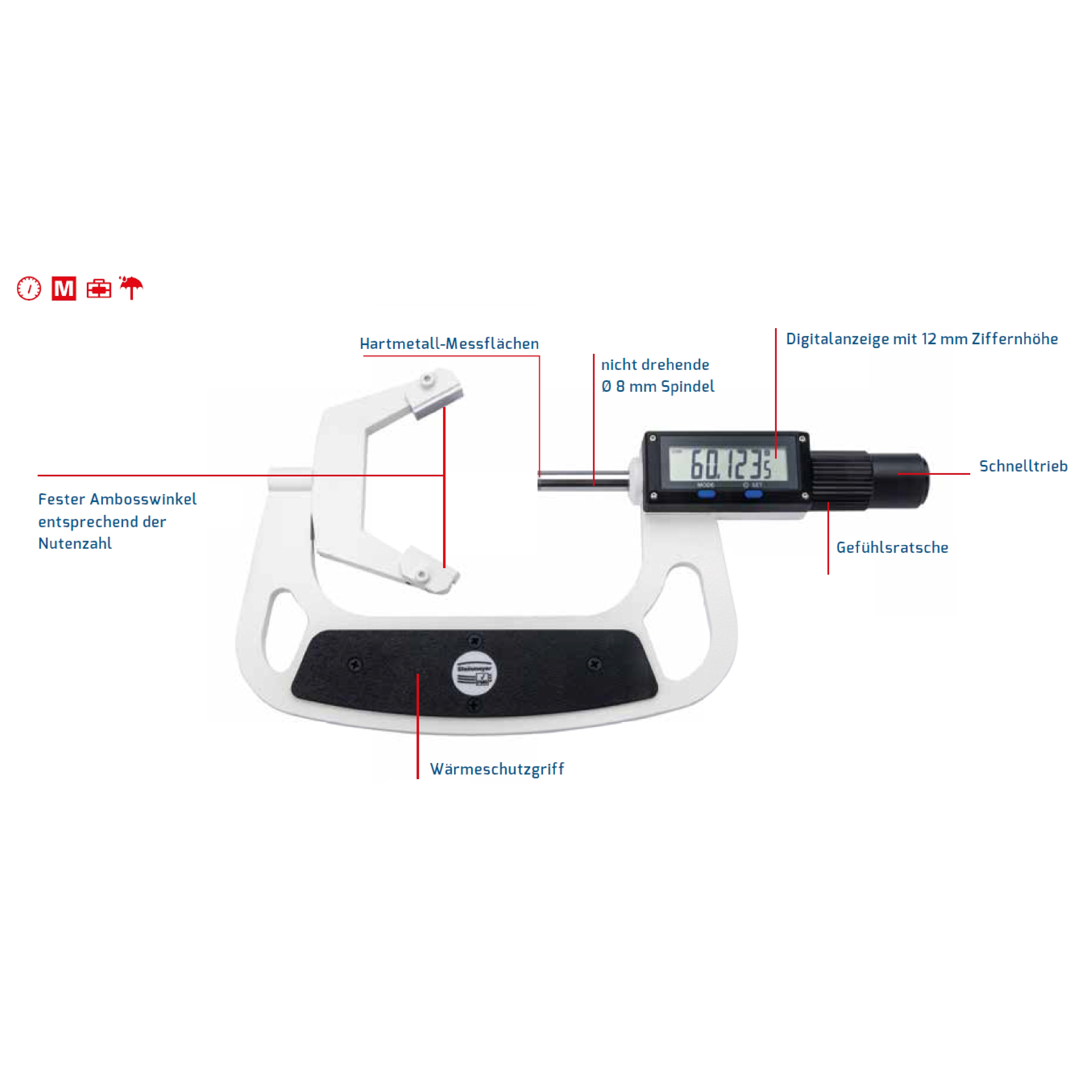

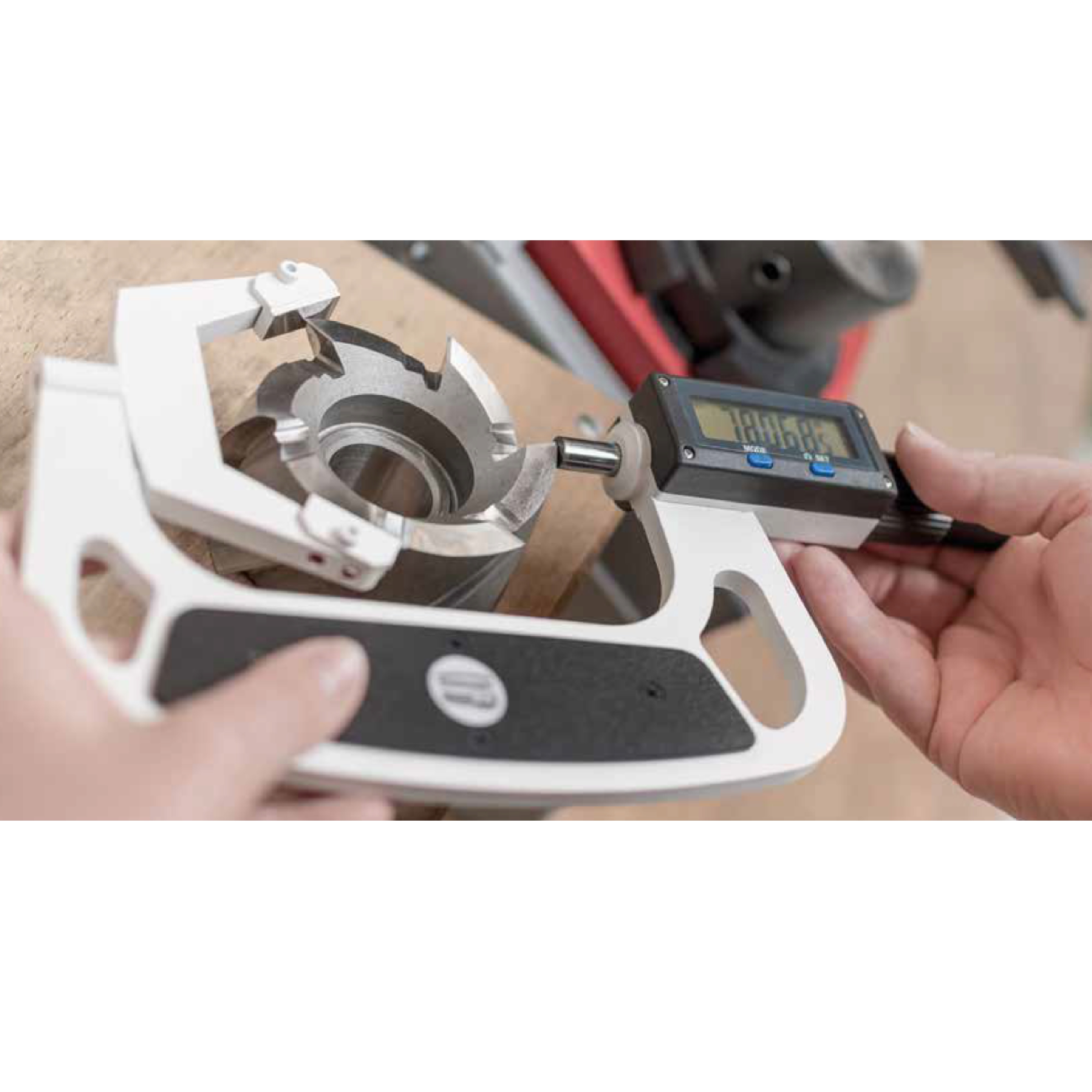

Die Digitale Präzisions-Messschraube 0815 wird zum Messen von ungeradzahlig genuteten Werkstücken mit 3 oder 9 Nuten und zur Werkzeugvermessung verwendet. Die Messschraube besitzt einen Messbereich von bis zu 20,0 mm und eine Spindelsteigung von 2,0 mm (nichtdrehende Spindel). Über eine Gefühlsrätsche wird bei jeder Messung die nahezu gleiche Messkraft aufgebracht, wodurch eine Wiederholgenauigkeit der Messung von 0,5 µm gerantiert wird. Die Digitale Präzisions-Messschraube 0815 verfügt über eine digitale Anzeige mit einer umschaltbaren Auflösung von bis zu 0,5 µm und verfügt über eine Schnittstelle für die kebelgebundene oder kabellose Datenübertragung der Messwerte. Die Messflächen bestehen aus Hartmetall mit Ø 8,0 mm und sorgen somit für eine hohe Standfestigkeit. Auf Anfrage ist die Digitale Präzisions-Messschraube 0815 für Sonder-Anwendungsbereiche erhältlich. Die Einstellung der Messschraube erfolgt mit 2 Lehrdornen, deren Durchmesser innerhalb des Anwendungsbereiches liegen müssen.
Vorteile:
Für 3- und 9-nutige Werkstücke und Werkzeuge
Fehlergrenze nach DIN 863
Lineares Messsystemm direkt in der Abbe'schen Messachse
(Nichtdrehende) Schiebespindel sichert hohe Wiederholgenauigkeit, 2 mm Steigung
Umschaltbare Auflösung von 0,5 µm, 1 µm und 10 µm
Schutzklasse IP 65
Messbereichsumschaltung metrisch mm / inch
Schnittstelle zur Datenübertragung an Messrechner, Funk oder Kabel
Eingabe und Speicherung eines Voreinstellwertes und Toleranzwertes
Messflächen aus Hartmetall, wahlweise aus CBN, sorgen für hohe Standfestigkeit
