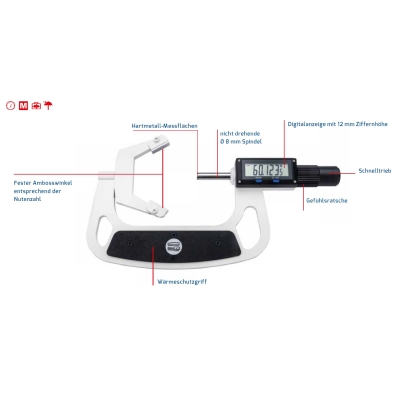

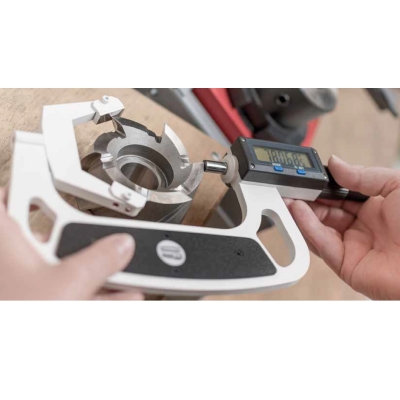

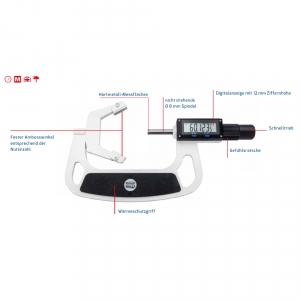

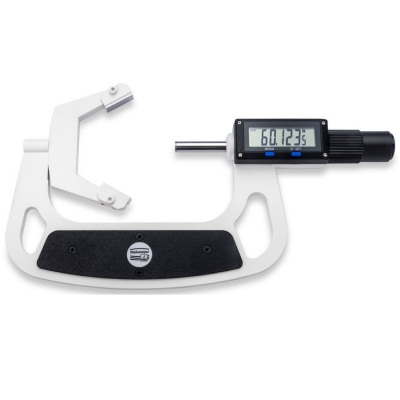

Die Digitale Präzisions-Messschraube 0815 wird zum Messen von ungeradzahlig genuteten Werkstücken mit 3 oder 9 Nuten und zur Werkzeugvermessung verwendet. Die Messschraube besitzt einen Messbereich von bis zu 20,0 mm und eine Spindelsteigung von 2,0 mm (nichtdrehende Spindel). Über eine Gefühlsrätsche wird bei jeder Messung die nahezu gleiche Messkraft aufgebracht, wodurch eine Wiederholgenauigkeit der Messung von 0,5 µm gerantiert wird. Die Digitale Präzisions-Messschraube 0815 verfügt über eine digitale Anzeige mit einer umschaltbaren Auflösung von bis zu 0,5 µm und verfügt über eine Schnittstelle für die kebelgebundene oder kabellose Datenübertragung der Messwerte. Die Messflächen bestehen aus Hartmetall mit Ø 8,0 mm und sorgen somit für eine hohe Standfestigkeit. Auf Anfrage ist die Digitale Präzisions-Messschraube 0815 für Sonder-Anwendungsbereiche erhältlich. Die Einstellung der Messschraube erfolgt mit 2 Lehrdornen, deren Durchmesser innerhalb des Anwendungsbereiches liegen müssen.
Vorteile:
- Für 3- und 9-nutige Werkstücke und Werkzeuge
- Fehlergrenze nach DIN 863
- Lineares Messsystemm direkt in der Abbe'schen Messachse
- (Nichtdrehende) Schiebespindel sichert hohe Wiederholgenauigkeit, 2 mm Steigung
- Umschaltbare Auflösung von 0,5 µm, 1 µm und 10 µm
- Schutzklasse IP 65
- Messbereichsumschaltung metrisch mm / inch
- Schnittstelle zur Datenübertragung an Messrechner, Funk oder Kabel
- Eingabe und Speicherung eines Voreinstellwertes und Toleranzwertes
- Messflächen aus Hartmetall, wahlweise aus CBN, sorgen für hohe Standfestigkeit
- MIN / MAX - Wert-Speicherung
Technische Daten
| Artikel: | Digitale Präzisions-Messschraube 0815 |

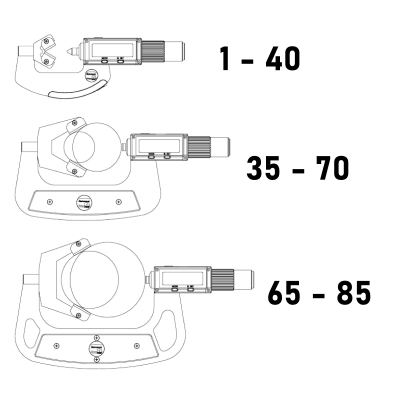

| Messbereich: | 50,0 - 70,0 mm |
| Anzahl Nuten: | 3 und 9 |
| Wiederholgenauigkeit: | 0,5 µm |
| Steigung (Messspindel): | 2,0 mm |
| Spindel-Typ: | nicht drehend |
| Durchmesser (Messflächen): | 8,0 mm |
| Ebenheit (Messflächen): | < 0,3 µm |
| Auflösung: | 0,5 µm / 1 µm / 10 µm |
| Messkraft: | ca. 7,0 N |
| Fehlergrenze MPE: | < 3 µm |
| Schnittstelle: | Proximity |
| Anzeige: | LCD-Anzeige (7-stellig) |
| Schutzart: | IP65 |
| Funktionen: |
■ Umschaltbare Messeinheit (mm / inch) ■ Umschaltbare Auflösung (0,5 µm / 1 µm / 10 µm) ■ Umschaltbare Zählrichtung des Messsystems ■ PRESET-Funktion ■ Toleranzeingabe-Funktion ■ HOLD-Funktion (Tastensperre) ■ MIN / MAX - Wert-Speicherung |
 |
FMS Digitale Präzisions-Messschraube 0815 - Flyer |
